Telefunken ELA-Verstärker 100W V311sp

29 Jahre lang lag er auf dem Speicher. Nach gründlicher Reinigung und Fehlersuche geht er wieder! Eine EL 156 zog keinen Strom mehr. Ursache: beide Koppelkondensatoren waren defekt! An einer Röhre war statt -27V nur noch -12V Gittervorspannung. Der durchgebrannte Schirmgitterwiderstand hat das schlimmste verhindert. Nach Tausch der Kondensatoren, 3 defekter Widerstände, Reinigen der Relaiskontakte und Erneuern des Standby-Gleichrichters geht er wieder!!

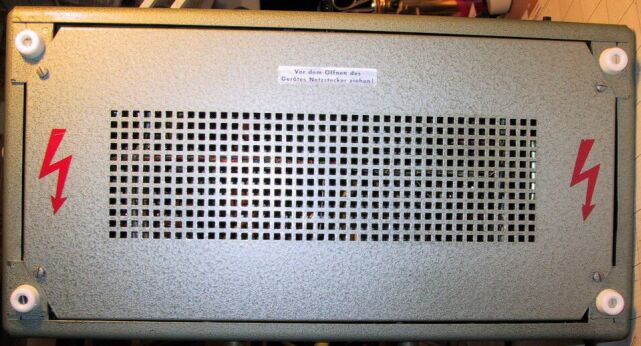

von unten
58.02 KB		 e311_a2.jpg
geöffnet
63.50 KB		 e311_ah.jpg
Rückseite
37.01 KB		 e311_av.jpg

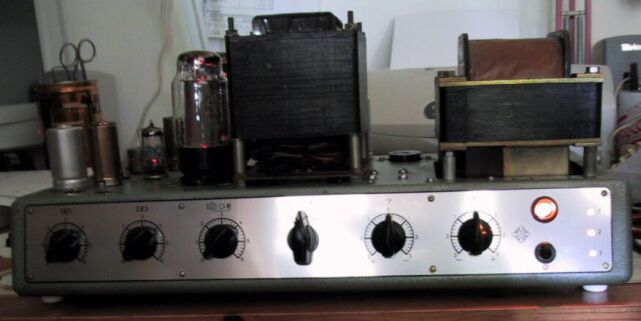

Vorderseite
28.75 KB		 e311_def1.jpg

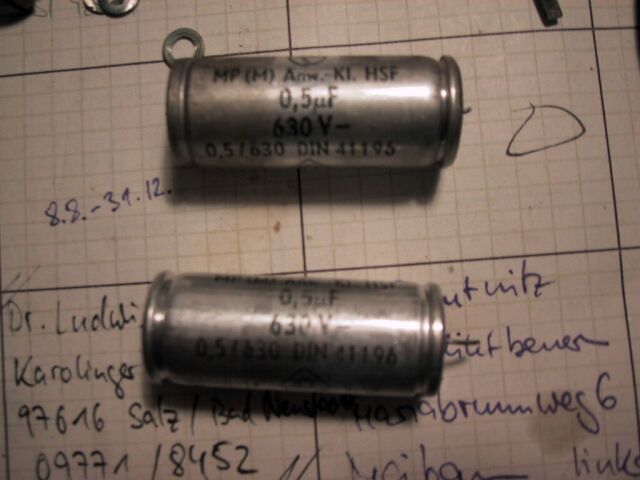

defekte Koppelkondensatoren
36.65 KB

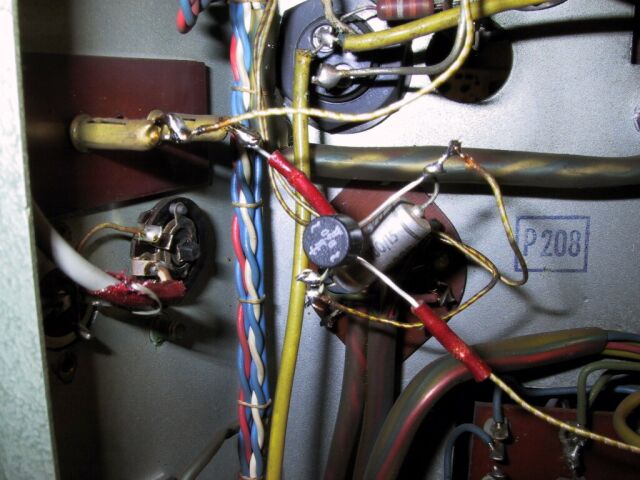

Gleichrichter Standby-Relais
55.40 KB		 e311_es.jpg

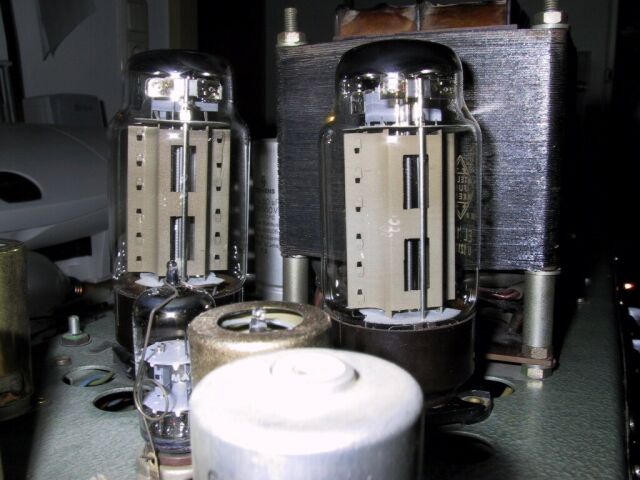

Endröhren
49.94 KB		 e311_ol.jpg

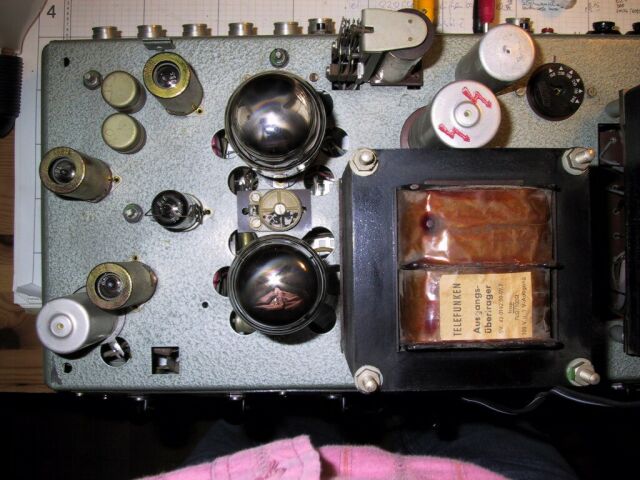

Oberseite links
60.96 KB		 e311_or.jpg

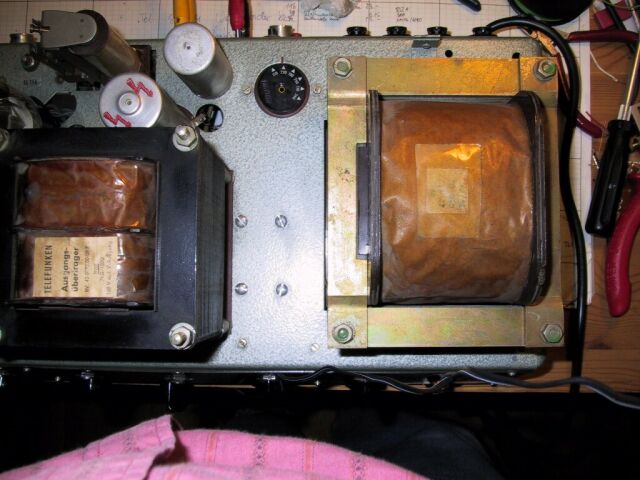

Oberseite rechts
54.59 KB
Röhren: 2*ECC83 2*ECC81 2*EL156 Ausgänge: 100V 1V

Stromlaufplan von meinem ELA V311 sp, pdf-Datei DIN A3 quer, 100k
